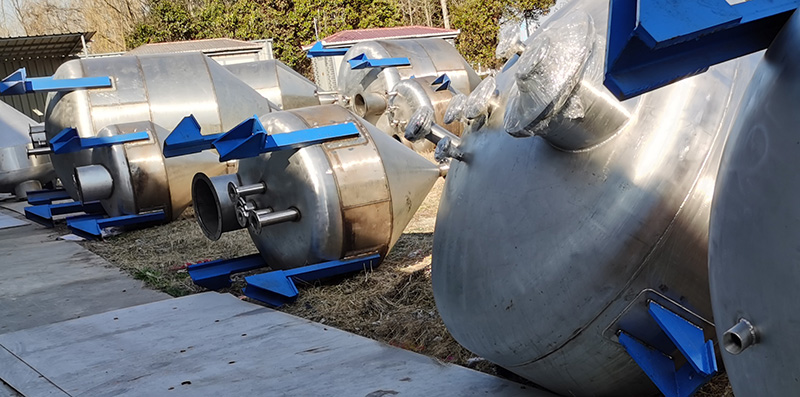

一、搅拌罐结构组成

    搅拌罐由搅拌罐体、搅拌罐盖、搅拌器、支承、传动装置、轴封装置等组成，另可根据工艺要求配置加热装置或冷却装置；在搅拌过程中可进料控制、出料控制、搅拌控制及其它手动自动控制等，充分体现了标准化及人性化的设计。

    搅拌罐体、搅拌罐盖、搅拌器、轴封等，可根据不同的工艺要求选用碳钢或不锈钢等材料来制作。

    搅拌罐体与搅拌罐盖可采用法兰密封联结或焊接联结。搅拌罐体与搅拌罐盖可根据工艺要求开进料、出料、观察、测温、测压、蒸汽分馏、安全放空等工艺管孔。

    搅拌罐盖上部配置有传动装置（电机或减速器），由传动轴驱动搅拌罐内的搅拌器。

    轴封装置可采用机封或填料、迷宫密封等多种形式(根据用户需要确定)。

二、搅拌罐产品特点

    1、确定搅拌目的，进行液液混合、固液悬浮、气液或液液分散，是否需要实现传热、吸收、萃取、溶解、结晶等工艺目的；

    2、可根据工艺特点选择搅拌桨形式；

    3、设备选用优质不锈钢制造，卫生美观，功能齐全；

    4、设备结构设计合理、工艺先进、经久耐用，并具有操作简单、使用方便等特点；

    5、是理想的投资少、投产快、收益高的化工设备。

三、搅拌罐主要技术及结构性能：

    1、容积：50L、100L、200L、300L、500L、600L、1000L～5000L。

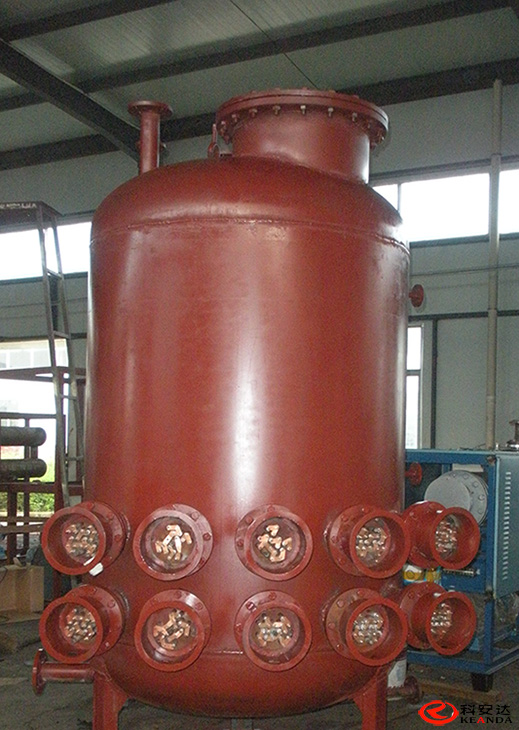

    2、加热方式：采用电热棒插入夹套内，加热均匀无冷区。夹套内注入导热油或水为加热介质，产生热能对罐内物料进行加热。

    3、物料加热温度：≤100℃；物料加热时间：30min～90min(视工艺需要)。

    4、温度控制：采用电热偶测量温度与温控仪连接进行测控温度，并可调节物料温度的高低。

    5、罐体：内表面镜面抛光处理，粗糙度Ra≤0.4μm。

    6、上盖：为两扇可开式活动盖，便于清洗，内外表面镜面抛光处理(粗糙度Ra≤0.4μm)。

    7、内罐底结构：经旋压加工成R角，与内罐体焊接、抛光后无死角，放净物料无滞留。

    8、夹套形式：全夹套，用于加入导热油或水，使工作时达到升温和降温的目的。

    9、保温材料：采用填充珍珠棉、岩棉或聚氨酯浇注发泡，保持与外界的温差，达到隔热保温效果。

    10、外壳体表面处理方式：镜面抛光或2B原色亚光或2B磨砂面亚光处理。

    11、搅拌装置：顶部中心搅拌，减速机输出轴与搅拌桨轴采用活套连接，方便拆装与清洗。

    12、搅拌转速：15～120r/min(定速)；搅拌桨形式：框式、锚式、桨叶式、涡轮式等(按工艺要求)。

    13、支脚形式：圆管式或悬挂支耳式。

    14、设备配置：电气控制箱、温控仪、料液进出口、介质进出口(进、排油)、放空口(溢油孔)等。

    15、材质：内罐体SUS304或SUS316L；夹套为Q235－B或SUS304；外保护壳体为SUS304。

    16、各进出管口工艺开孔与内罐体焊接处均采用翻边工艺圆弧过渡，光滑易清洗无死角，外表美观。
